ООО Чэнду Хэсин Лазерные Высечные Штампы Инструкция по технологии обработки высекальных ножей с рыбьей чешуей (зубчатых)
2026-06-18

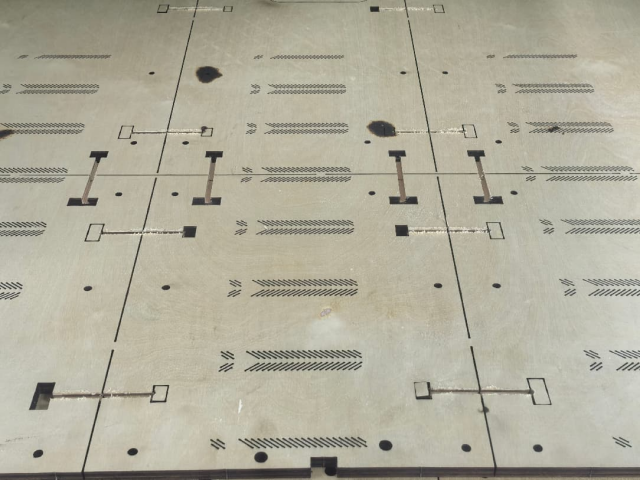

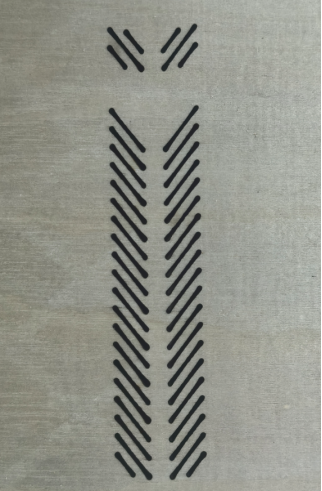

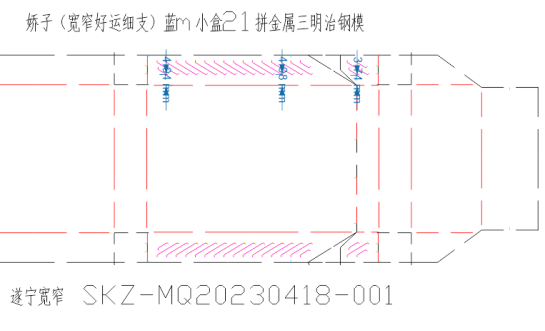

1. Требования к размерам: Дизайн размера высечки «рыбья чешуя» соответствует стандартам, установленным Технологическим центром Sichuan China Tobacco и Департаментом исследований и разработок Kuanzhai (Zhongjiang, Сычуань). При проектировании чертежей высечки необходимо учитывать следующее: для обеспечения жесткости биговки при одновременном выполнении вертикальной перфорации и биговки, все зубчатые ножи должны располагаться на расстоянии 2 мм от высекального ножа и 3 мм от линии биговки. При проектировании высечки следует в полной мере учитывать влияние плотности зубьев «рыбьей чешуи» на давление биговки. (В качестве примера можно использовать такие основные продукты на рынке, как: Sichuan China Tobacco Kuanzhai Haoyun Slim Blue, Guizhou China Tobacco Kuayue Slim, Hunan China Tobacco Furongwang Medium, Shaanxi China Tobacco Haomao Changle Slim и др.)

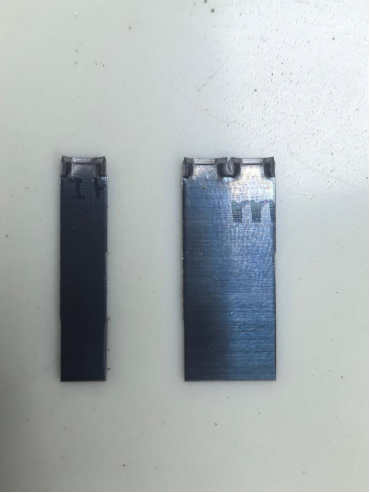

Требования к качеству: точность размеров высечки «рыбья чешуя» влияет на работу высокоскоростного оборудования. В ходе выборочной проверки были выявлены следующие проблемы: (несоответствие размеров зубьев, неравномерное давление по краям зубьев, низкая износостойкость материала пластин). Необходимо эффективно устранить вышеуказанные недостатки. Проблема заключается в необходимости оптимизации и совершенствования проектирования и технологии обработки: следует использовать специализированное шлифовальное оборудование для обработки каждого зуба, чтобы гарантировать точность.
Во избежание неравномерного давления на нижнюю дугу в течение двух дней, используйте сменные зубья для долговечности плиты

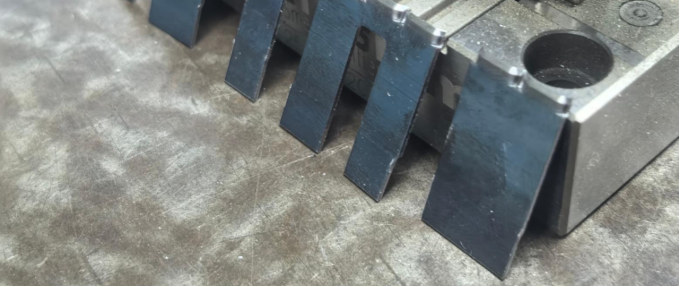

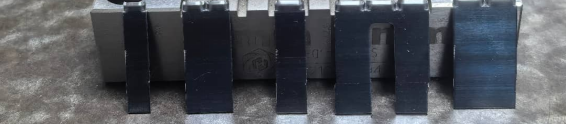

План улучшений: изготовление индивидуальной оснастки, соответствие лезвия форме профиля, выравнивание ножевого блока. Отзыв технологического центра Куаньчжай: эффект от улучшений значительный, решение эффективно, необходимо обеспечить долгосрочное использование данной технологии.
Требования к срокам поставки: при производстве цельных пластин на 18 позиций с высечкой «рыбья чешуя» традиционный метод ручной гибки обеспечивал производительность 1000 зубьев за два дня, при этом 20% зубьев были нестандартными и уходили в брак. Это не позволяло своевременно выполнять требования заказчика по замене зубчатых ножей. Чтобы избежать двухдневного простоя оборудования у заказчика (для иногородних — еще дольше) в ожидании пластин, выбрана стратегия планового резервирования зубьев с использованием инструментальной обработки. Это позволяет ежедневно изготавливать зубчатые ножи для 5 пластин под пачки сигарет с показателем выхода годной продукции 98%. Данное решение эффективно повышает производительность более чем в 10 раз при гарантированном качестве и обеспечивает соблюдение сроков. Однако необходимо заранее планировать изготовление пресс-форм под подтвержденные заказчиком размеры «рыбьей чешуи», так как изготовление и отладка оснастки занимают одну неделю.
